Види тепловізорів: принцип роботи та як вибрати
Тепловізор фіксує інфрачервоне випромінювання і показує його як зображення, де теплі ділянки виділяються контрастніше. Тобто він “бачить” не світло, а тепло. Далі вже все залежить від сенсора, оптики та обробки: один прилад дає картинку для спостереження, інший ще й вимірює температуру в кожній точці кадру.
Працює це простою логікою: германієва лінза пропускає тепловий діапазон (звичайне скло його “глушить”), матриця-мікроболометр зчитує різницю температур, а процесор перетворює дані у кадр на дисплеї. У вимірювальних моделях додається радіометрія: на екрані бачимо цифри, ізотерми, “гарячі точки”.
Види тепловізорів
Класифікацій багато, але для користувача важливі форма і сценарій. Ось найпоширеніші формати, які зустрінемо у продажу.

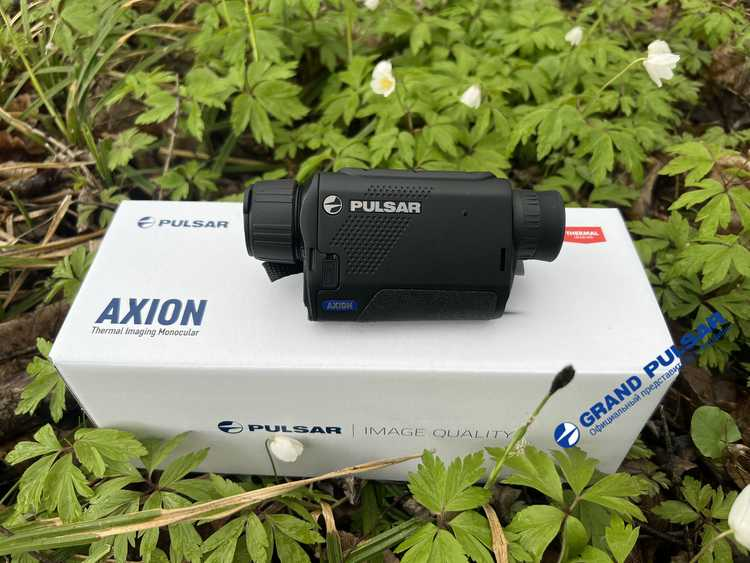

- Монокуляри – ручні прилади для пошуку й спостереження. З практики бачимо: їх беруть для патрулювання, волонтерських задач, охорони території, а також для виїздів у поле.
- Тепловізійні приціли – ставляться на зброю, мають прицільну сітку, захист від віддачі та зручне керування в рукавичках.
- Насадки – кріпляться перед денною оптикою і перетворюють її на тепловізійну без повної заміни прицілу.
- Біноклі – комфортні для тривалого спостереження двома очима; інколи мають вбудований далекомір.
- Стаціонарні – тепловізійні камери для периметра або виробництва; серед них трапляються охолоджувані сенсори з вищою чутливістю.
- Для смартфона – компактні модулі на кшталт FLIR, що підходять для побутових перевірок і швидких оглядів.
Де застосовують тепловізори
Тепловізор корисний там, де світла мало або потрібен контроль температури без контакту. І так, туман і дим часто “переносяться” легше, ніж для звичайної камери, хоча щільні перешкоди теж мають межі.
- Військові задачі: спостереження, виявлення техніки та людей, робота вночі, контроль секторів.
- Охорона: периметральний нагляд, приватні об’єкти, склади, критична інфраструктура.
- Пошук і рятування: пошук людей у лісі, після обстрілів або в темряві, контроль осередків займання.
- Будівництво: тепловтрати, містки холоду, перевірка утеплення, вологі зони.
- Промисловість: електрощити, підшипники, двигуни, трубопроводи, де перегрів видно раніше, ніж чути.
Коли розуміємо свою задачу, вибір стає значно простішим. Для спостереження підійдуть компактні монокуляри, для точних задач моделі з кращою чутливістю та роздільною здатністю. На практиці часто обирають перевірені рішення, наприклад тепловізори Пульсар, які поєднують чітку картинку, стабільну роботу та зручний інтерфейс. Якщо потрібен прилад, на який можна покластися в реальних умовах, варто придивитися саме до таких варіантів.
Як вибрати тепловізор під задачі: ключові характеристики
Щоб вибір не перетворився на гру цифр, спочатку визначаємо сценарій. Для патрулювання важлива широка картинка і швидка реакція, для стрільби – стабільність, точність і дальність розпізнавання, для будівництва – коректні вимірювання температур. Далі вже звіряємо характеристики з цими задачами.
Роздільна здатність матриці
Вона відповідає за деталізацію. Формати 384×288 або 400×300 дають робоче зображення, з яким можна впевнено виявляти об’єкти. Якщо потрібно саме розпізнавати – бачити форму, рух, іноді навіть елементи спорядження – краще дивитися в бік 640×512. У польових умовах різниця відчувається одразу, особливо на середніх і дальніх дистанціях.
NETD (теплова чутливість)
Це показник, який визначає, наскільки добре прилад “відрізняє” дрібні перепади температур. Коли фон рівний – наприклад, тепла земля після дня – слабкий сенсор дає “плоску” картинку. Менший NETD витягує деталі: силует стає чіткішим, контури не зливаються. Для спостереження в складних умовах цей параметр часто важливіший за сухі цифри роздільної здатності.
Частота оновлення
Якщо працюємо з рухом – люди, техніка, тварини – важлива плавність. При 50 Гц картинка не рветься, немає шлейфів за об’єктом, легше супроводжувати ціль. Нижчі значення підходять для статичних задач, як-от огляд будівель, де руху майже немає.
Дальність
Тут є нюанс: виробники вказують дистанцію виявлення, але це лише “помітити теплу пляму”. Розпізнавання – інша історія. На практиці варто орієнтуватися саме на дистанцію, де можна зрозуміти, що перед нами. Для цього дивляться на комбінацію матриці, об’єктива та алгоритмів обробки.
Кут огляду (FoV)
Він задає характер роботи. Широкий кут зручний для сканування місцевості: швидко “чіпляє” рух і дає відчуття простору. Вузький кут працює як оптичне збільшення – менше простору, зате більше деталей на відстані. Часто доводиться обирати баланс або користуватися різними режимами.
Оптика
У тепловізорах це не просто “лінза”, а ключ до дальності. Діаметр об’єктива впливає на кількість інфрачервоного випромінювання, яке доходить до сенсора. Фокусна відстань формує базову кратність. Великі об’єктиви дають кращу роботу на дистанції, але звужують поле зору. Тут важливо не гнатися за максимальним збільшенням, а підібрати під свій формат роботи.
Автономність
У реальному використанні це часто слабке місце. Дивимося не лише на години в характеристиках, а й на тип живлення. Популярні елементи 18650 легко замінити в полі, моделі зі знімними батареями дозволяють працювати без пауз. Підтримка powerbank виручає при довгих виїздах. Також варто врахувати, що додаткові функції – запис відео, Wi-Fi, далекомір – впливають на розхід енергії.
У підсумку вибір тепловізора – це не про “кращий” варіант, а про відповідність задачі. Коли параметри зійшлися з реальними умовами використання, прилад працює так, як від нього і очікують.
